无标题无名氏No.68946857

2026-06-28(日)01:18:35 ID: Cac8zqH (PO主)

灵感源于在嘉立创开元广场看到的FC复刻项目
https://oshwhub.com/morinaka/chisfc-kai-yuan-hong-bai-ji-pcb
肥肥打算改进一下，整个完整版出来(`ε´ )

无标题无名氏No.68946998

2026-06-28(日)01:47:00 ID: Cac8zqH (PO主)

原工程根据上世纪八十年代的官方原理图修改而来，里面提供了芯片组和接口的方案
但是由于原理图太过老旧，有以下几点问题需要改进：
1.射频/模拟视频输入的显示器已经淘汰了很多年了，如果想在现代电脑显示屏上输出，需要使用HDMI接口
2.原工程电源采用的是手机充电器，连接不牢固，而且没有快充协议的话功率太小
3.没有提供手柄的解决方案，全新的老版FC手柄现在太难买了

无标题无名氏No.68947925

2026-06-28(日)10:27:56 ID: Cac8zqH (PO主)

以经典的89版红白为例，机器分为两个电路板，右侧红色的为110V交流转直流电源（ACDC）和模拟视频部分，受限于当时的工艺，ACDC做的跟砖头一样，同时，早期的FC是支持无线射频（RF）功能的，即可以发射无线信号，给电视天线接收，在今天当然是啥用没有了
左边蓝色部分就是它的芯片组，包括CPU PPU 以及读取卡带需要的外设芯片

无标题无名氏No.68947940

2026-06-28(日)10:35:28 ID: Cac8zqH (PO主)

所谓PPU，通俗讲就可以理解为80年代的超低配显卡，它的作用是把卡带里的图像碎片存到内存里，然后根据CPU指令拼接成想要的卷轴图案

无标题无名氏No.68947948

2026-06-28(日)10:37:20 ID: Cac8zqH (PO主)

第一步开始，下载嘉立创
肥肥的旧电脑画PCB太糊了，正好攒钱换了新电脑
旧的呢，旧的扔柜里吃灰了

无标题无名氏No.68948461

2026-06-28(日)12:59:47 ID: Cac8zqH (PO主)

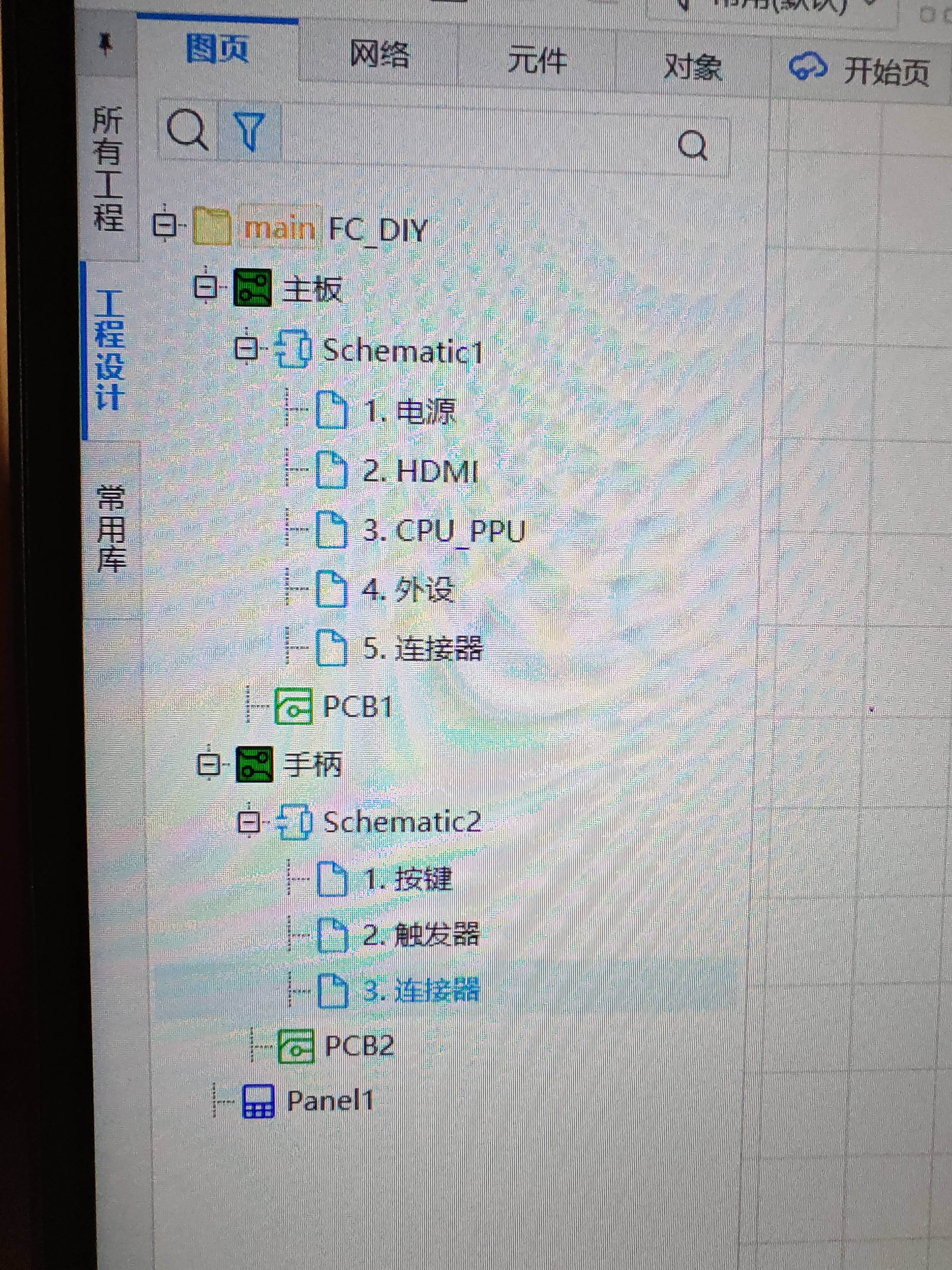

项目整体结构如图

无标题无名氏No.68948492

2026-06-28(日)13:06:20 ID: Cac8zqH (PO主)

先画电源，电源使用DCDC降压模块，将12到24伏的直流电源转化为5V直流电，这样只要用电子市场最便宜的直流电源就能正常工作了

无标题无名氏No.68948514

2026-06-28(日)13:13:26 ID: Cac8zqH (PO主)

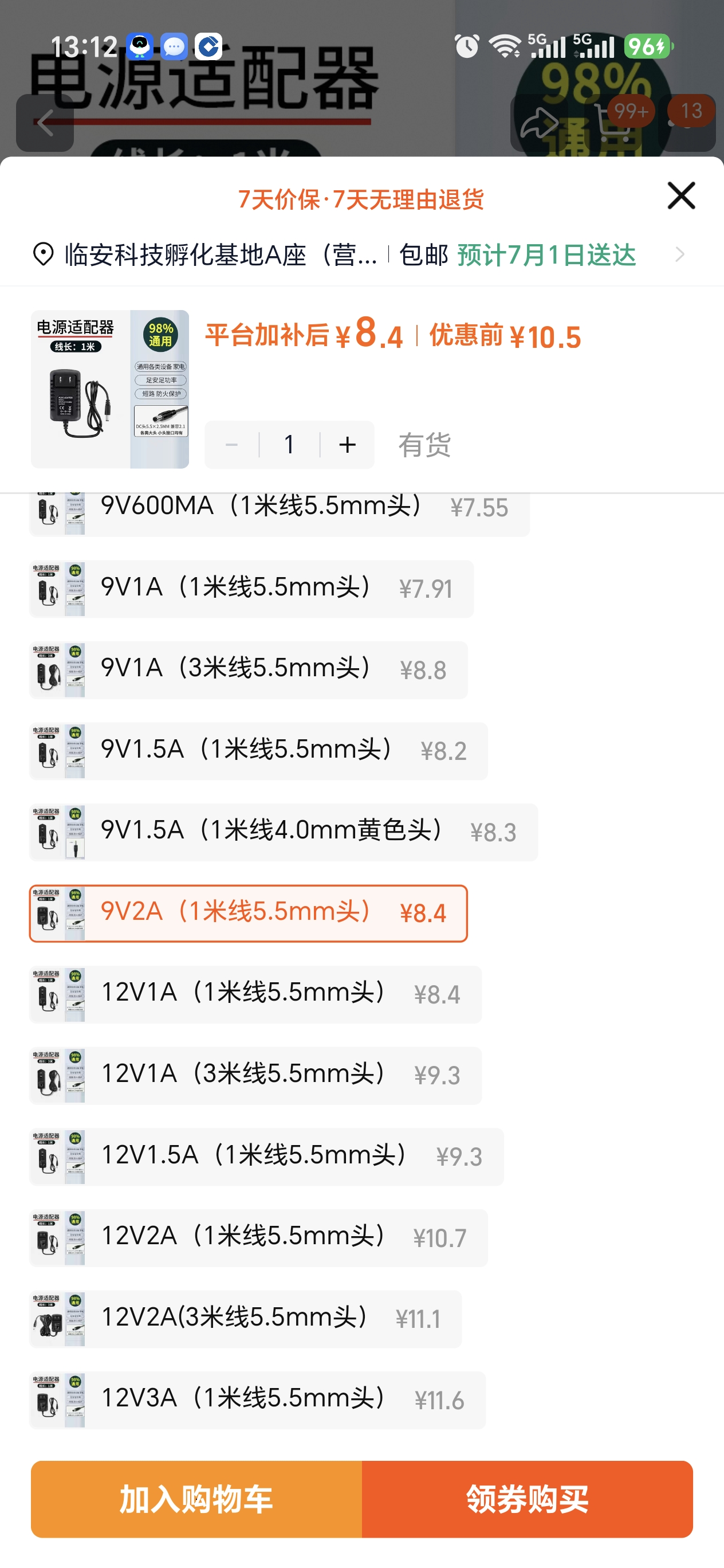

8.4元，也可以用家里其他尺寸一致的圆头充电器替代

无标题无名氏No.68948527

2026-06-28(日)13:16:23 ID: Cac8zqH (PO主)

>>No.68948523
便宜两块钱，反正都有稳压电路(`ε´ )
